三床式RTO焚烧炉

产品特点 :

高效节能：热效率高达95%以上，VOCs去除率99.5%以上，自供热运行，显著降低能耗成本。
稳定可靠：三床结构设计，运行更稳定，压力波动小，延长设备使用寿命。
智能控制：PLC自动化控制系统，实时监测运行状态，数据可追溯。
适用广泛：可处理浓度范围1-10g/m³的有机废气，适应多种工况条件。
环保达标：排放浓度低于50mg/m³，符合国家及地方环保排放标准。

立即咨询

产品详情

三床式RTO焚烧炉原理深度解析

北京海天盛达环保工程有限公司作为行业领先的废气治理解决方案提供商，专注于RTO焚烧炉的研发与制造15年，已成功为500+企业提供专业的废气治理服务。本文将深入解析三床式RTO焚烧炉的工作原理、焚烧机制和热量回收系统，帮助您全面了解这一先进的废气处理技术。

三床式RTO的技术原理概述

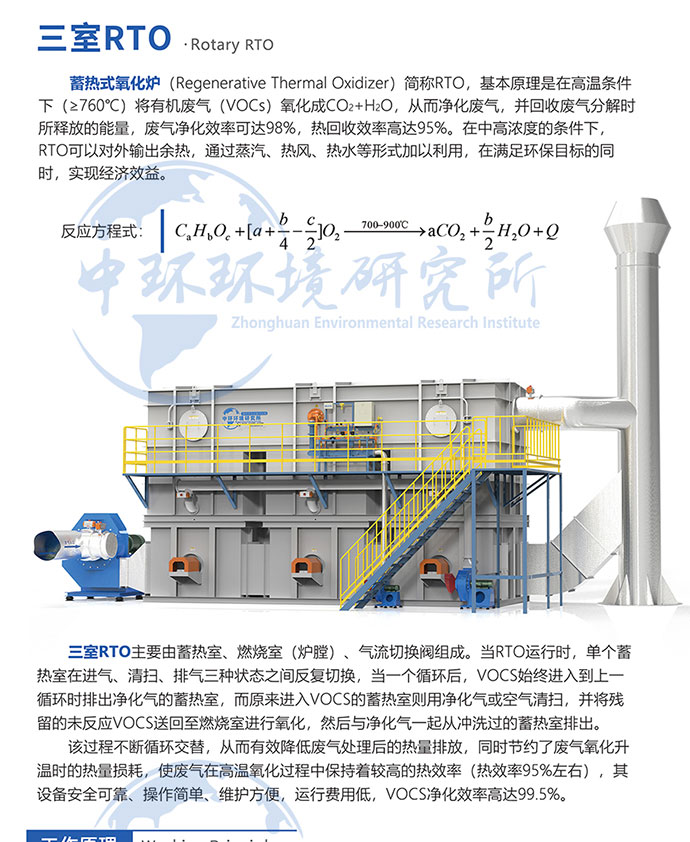

三床式RTO（Regenerative Thermal Oxidizer）焚烧炉是一种基于蓄热式热氧化技术的废气处理设备，其核心原理是通过高温氧化分解有机废气中的VOCs（挥发性有机化合物），同时利用陶瓷蓄热体回收热量，实现能量的高效利用。

三床式RTO焚烧原理详解

1. 化学反应原理

三床式RTO的焚烧过程基于以下化学反应：
CₙHₘ + (n + m/4)O₂ → nCO₂ + (m/2)H₂O + 热量
在高温条件下（800-850℃），有机化合物与氧气发生剧烈的氧化反应，转化为二氧化碳和水，同时释放大量热能。

关键反应条件：
- 温度：800-850℃（确保VOCs完全氧化）
- 停留时间：0.5-2秒（确保反应充分进行）
- 氧气浓度：≥3%（确保氧化反应所需的氧气量）

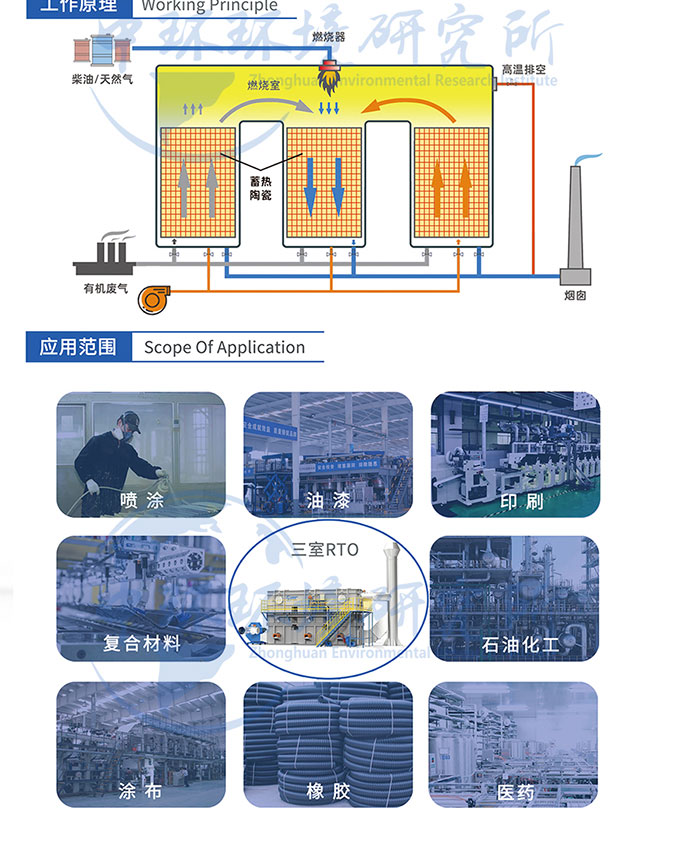

2. 三床式RTO工作流程图解

三床式RTO由三个陶瓷蓄热床（A、B、C）、燃烧室、切换阀门和控制系统组成。工作过程分为四个阶段，形成一个完整的循环：

阶段一：床体A进气，床体B燃烧，床体C排气

床体A（进气阶段）：低温废气（室温）通过床体A，与高温陶瓷蓄热体进行热交换，废气温度从室温升高至700℃左右，接近氧化温度
床体B（燃烧阶段）：预热后的废气进入燃烧室，在800-850℃高温下与氧气发生氧化反应，VOCs转化为CO₂和H₂O
床体C（排气阶段）：净化后的高温气体（约800℃）通过床体C，将热量传递给陶瓷蓄热体，气体冷却至150℃以下后排出

阶段二：床体B进气，床体C燃烧，床体A排气

床体B（进气阶段）：低温废气通过床体B，与高温陶瓷蓄热体进行热交换，废气温度升高至700℃左右
床体C（燃烧阶段）：预热后的废气进入燃烧室，在800-850℃高温下发生氧化反应
床体A（排气阶段）：净化后的高温气体通过床体A，将热量传递给陶瓷蓄热体，气体冷却后排出

阶段三：床体C进气，床体A燃烧，床体B排气

床体C（进气阶段）：低温废气通过床体C，与高温陶瓷蓄热体进行热交换，废气温度升高至700℃左右
床体A（燃烧阶段）：预热后的废气进入燃烧室，在800-850℃高温下发生氧化反应
床体B（排气阶段）：净化后的高温气体通过床体B，将热量传递给陶瓷蓄热体，气体冷却后排出

阶段四：切换与循环

通过切换阀门，三个床体轮流执行进气、燃烧、排气功能，每个周期约为60-90秒，实现连续的废气处理和热量回收。

3. 热量回收原理

三床式RTO的核心优势在于其高效的热量回收系统，主要通过以下机制实现：

★ 陶瓷蓄热体：采用高导热性陶瓷材料，具有大比表面积和优异的热存储能力
★ 逆流换热：废气与净化气体以相反方向通过蓄热体，实现高效热量传递
★ 三床交替：通过三个床体的交替切换，确保热量回收的连续性和稳定性
★ 热效率：热量回收效率高达95%以上，显著降低运行成本

4. 温度控制原理

三床式RTO的温度控制是确保焚烧效果的关键，主要通过以下方式实现：

• 燃烧室温度控制：通过调节辅助燃料供应量，维持燃烧室温度在800-850℃
• 废气浓度监测：实时监测废气浓度，自动调整燃烧参数
• 热平衡调节：根据废气流量和浓度变化，动态调整热量回收和供应

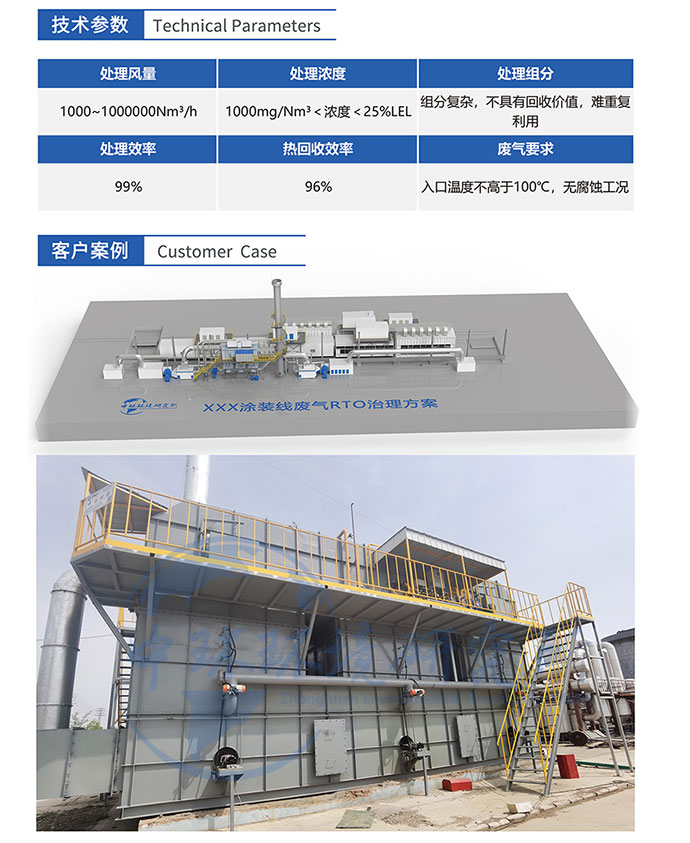

技术参数

参数项目	技术指标	说明
处理风量	1,000-100,000 m³/h	可根据客户需求定制
废气浓度	1-10 g/m³	自供热浓度≥1.5 g/m³
氧化温度	760-850℃	确保VOCs完全氧化
热效率	≥95%	行业领先水平
VOCs去除率	≥99.5%	排放浓度<50mg/m³
切换周期	60-90秒	优化运行稳定性
设备寿命	15年以上	优质材料，稳定可靠

应用领域

石油化工行业

炼油、石化、有机合成等工艺废气处理

制药行业

原料药、制剂生产过程中的有机废气治理

汽车制造

涂装、喷漆、烘干等工序的VOCs处理

印刷包装

印刷、复合、涂布等工艺废气处理

电子半导体

芯片制造、PCB生产等工艺废气

涂料油漆

涂料生产、调漆、喷漆等废气治理

与两床式RTO的对比

对比项目	三床式RTO	两床式RTO
热效率	≥95%	85-90%
运行稳定性	高，压力波动小	中，压力波动较大
切换损失	小	大
适用浓度范围	1-10g/m³	2-8g/m³
设备寿命	15年以上	10-12年
